FI คู่มือแบตเตอรี่โดรนตรวจสอบเพื่อการสำรวจระยะบินนาน
คู่มือแบตเตอรี่โดรนตรวจสอบเพื่อการภารกิจโครงสร้างระยะไกล
สำหรับสายไฟฟ้า กังหันพลังงานแสงอาทิตย์ และท่อส่งน้ำมัน-ก๊าซ ระยะเวลาบินคือส่วนต่างในการดำเนินงาน ระบบแบตเตอรี่ที่เหมาะสมจะเปลี่ยนชั่วโมงภาคสนามให้เป็นข้อมูลการตรวจสอบที่เป็นประโยชน์มากขึ้น พร้อมทั้งรักษาแรงดันไฟฟ้า อุณหภูมิ และความเสี่ยงต่ออายุการใช้งานให้ผู้ปฏิบัติงานมองเห็น.
ทุกนาทีที่ใช้ในการเปลี่ยนแบตเตอรี่หรือต้องรอเป็นนาทีที่ไม่ได้ใช้ในการสแกนสายส่ง ตรวจหาสมอทองของโซลาร์โมดูล หรือเก็บข้อมูลท่อ มียอดใช้งานอากาศมากขึ้นหมายถึงการครอบคลุมมากขึ้น จำนวนชั่วโมงพนักงานต่อทรัพย์สินน้อยลง และต้นทุนต่อชุดข้อมูลที่ใช้งานได้ต่ำลง.
การเพิ่มประสิทธิภาพเวลาบินเชิงพาณิชย์ไม่ใช่มาจากการติดตั้งชุดใหญ่สุดที่มีอยู่ มันมาจากการจับคู่เคมี ภาระบรรทุก ประสิทธิภาพของขับเคลื่อน telemetry อัจฉริยะ และการชาร์จภาคสนามให้เป็นระบบปฏิบัติการเดียวกัน.
สร้างเส้นฐานอันตราชัย (Endurance Baseline)
สายการผลิตองค์กรทั่วไปมักเลือกระหว่าง LiPo, LiHV และสถ معم ต่อต้านหน่วย solid-state ที่กำลังเกิดขึ้น แต่ละเคมีเปลี่ยนความสัมพันธ์ระหว่างพลังงาน burst, พลังงานที่เก็บ, น้ำหนัก และอายุการใช้งาน.
| ประเภทแบตเตอรี่ | ชาร์จ / โปรไฟล์ความหนาแน่น | การตรวจสอบที่เหมาะสมที่สุด |
|---|---|---|
| LiPo มาตรฐาน | สูงสุดถึง 4.20V ต่อเซลล์; ประมาณ 150-180 Wh/kg | การยกที่มีกระแสสูงและ payload เซ็นเซอร์ที่หนักขึ้น |
| LiHV | เซลล์ที่เข้ากันได้อาจชาร์จถึง 4.35V; ประมาณ 200-230 Wh/kg | เที่ยวบินบนกริดยาว เช่น ธารณีวิทยาพลังงานแสงอาทิตย์ |
| สถานะของแข็ง | ช่วงแหล่งพลังงานประมาณ 250-300 Wh/kg | เส้นทางเชิงเส้นระยะไกลและภารกิจที่เน้นความมั่นคงด้านระยะเวลา |
ปริศนาน้ำหนักกับความจุ
ความจุมากขึ้นทำให้อากาศยานมีสำรองพลังงานสำหรับการบินด้วยความเร็วคงที่ การแก้ไขลม และระยะขอบกลับสู่ฐาน.
พ้นจุดที่ประสิทธิภาพของอากาศยานอยู่ในระดับที่ดี ความหนักของแบตเตอรี่เพิ่มเติมจะบริโภคพลังงานที่มันมีส่วนช่วยมาก.
เป้าหมายที่เป็นประโยชน์คือชุดแบตเตอรี่ที่เพิ่มเวลาใช้งานสูงสุดพร้อมกับภาระงานการตรวจสอบจริงที่ติดตั้ง กล้องถ่ายภาพความร้อน LiDAR และเซนเซอร์ก๊าซเชิงแสงต้องถูกรวมในคำนวณน้ำหนักขาขึ้นและกระแสไฟฟ้า.
ข้อมูล Telemetry ของ Smart BMS
ระบบจัดการแบตเตอรี่ระดับพรีเมี่ยมแปลงพลังงานเชิงเคมีเป็นทรัพยากรการบินที่ติดตามได้ มันควรเปิดเผยข้อมูลสดและข้อมูลประวัติเพียงพอให้ผู้บินและทีมบำรุงรักษาเพื่อระบุชุดแบตเตอรี่อ่อนแอก่อนที่จะเข้าสู่ภารกิจระยะไกล.
การปรับสมดุลเซล
ติดตามแรงดันไฟฟ้าของเซลแต่ละเซลและแก้ไขความไม่สมดุลระหว่างรอบการชาร์จและการพักอาศัยที่ได้รับอนุมัติ.
Telemetry แบบสด
รายงานความจ้าที่เหลือ สภาพอุณหภูมิ และพฤติกรรมแรงดันไฟฟ้าต่ออากาศยานหรือสถานีภาคพื้นดิน.
ประวัติการป้องกัน
บันทึกเหตุการณ์อุณหภูมิเกินปกติ กระแสไฟเกิน และแรงดันต่ำสำหรับการทบทวนบำรุงรักษา.

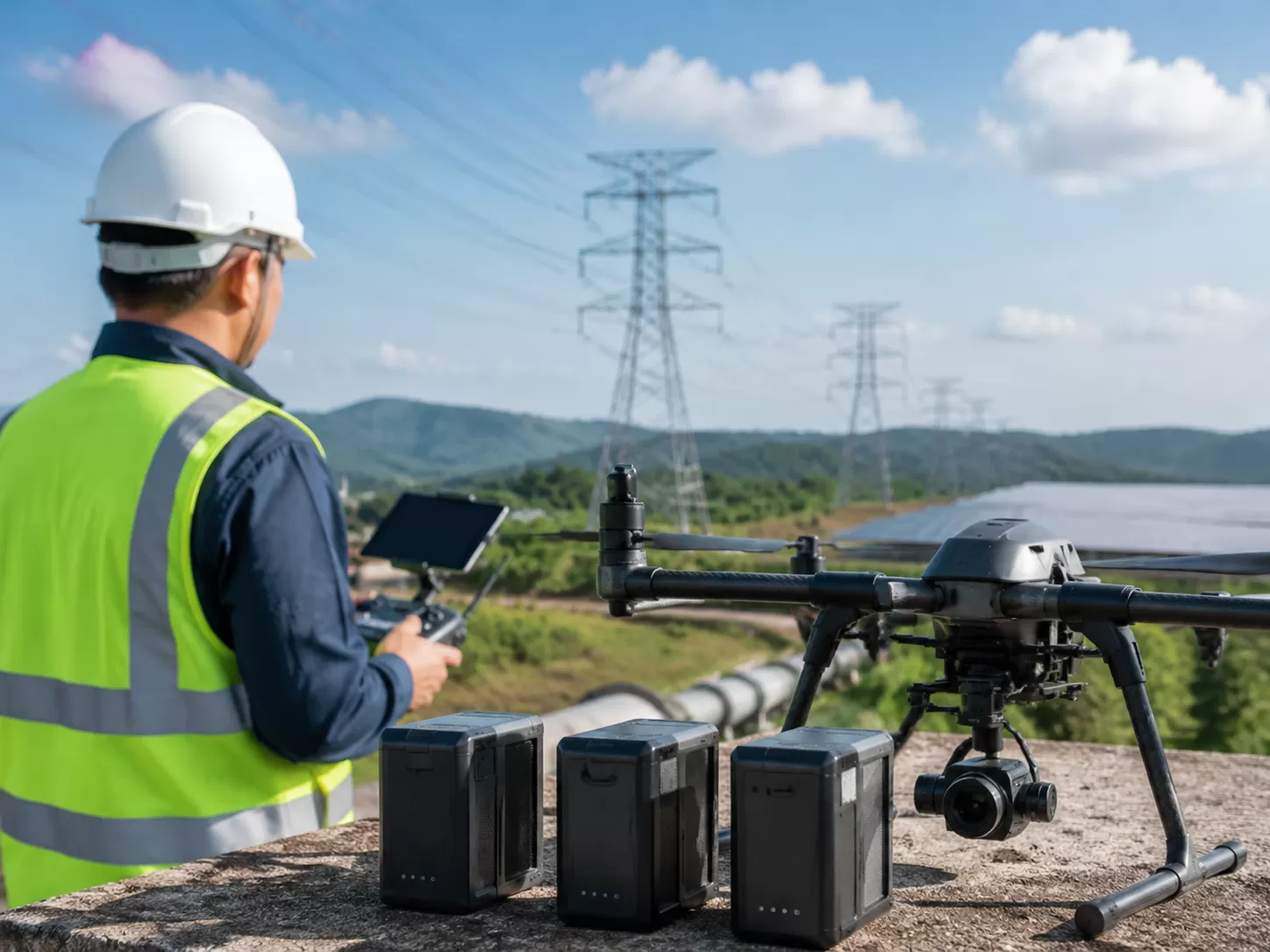

จับคู่พลังงานกับคอริดอร์การตรวจสอบ
ทรัพย์สินโครงสร้างพื้นฐานที่แตกต่างกันสร้างโหลดการบินที่ต่างกัน เลือก แบตเตอรี่โดรนตรวจสอบ รอบเส้นทาง ลักษณะการออกแบบ เซ็นเซอร์น้ำหนัก ลมที่สัมผัส และระยะห่างจากจุดลงจอดที่ปลอดภัย.
สายไฟฟ้า
ถาดลม การปีนหอคอยซ้ำๆ และภาระน้ำหนักภาพถ่ายทางออปติคัลหรือ LiDAR ที่หนัก ช่วยให้สภาพแรงดันคงที่และความสามารถในการปลดปล่อยประจุมาก ระบบที่เชื่อมโยงแข็งแรงเหมาะกับการติดตามต่อเนื่องที่ตำแหน่งเดียว aircraft ที่มีแบตเตอรี่ยังคงความเคลื่อนที่ของเส้นทาง.
ฟาร์มพลังงานแสงอาทิตย์
รูปแบบกริดอิสระตอบแทนความเข้มข้นพลังงานและเสถียรภาพเชิงความร้อนอย่างสม่ำเสมอ แสงแดดโดยตรง พื้นที่เปิดโล่ง และกล้องรังสีมักจะเพิ่มภาระงานบรรทุกและการจัดการความร้อน.
ท่อส่งน้ำมัน
เส้นทางแนวยาวเชิงเสถียรภาพเน้นพลังงานต่อกิโลกรัม ความ sag ของแรงดันไฟต่ำ และการถ่ายทอดข้อมูลทางไกลที่เชื่อถือได้ ยิ่งเครื่องบินบินห่างจากทีมงานมากเท่าไร ความสำคัญในการวางแผนสำรองที่ระมัดระวังก็มากขึ้นเท่านั้น.
| พันธกิจ | ข้อกำหนดแบตเตอรี่หลัก | ความเสี่ยงในการปฏิบัติการต่อการควบคุม |
|---|---|---|
| การตรวจสอบสายไฟ | เสถียรภาพการระบายพลังงานสูงภายใต้น้ำหนักลมและภาระการปีนขึ้น | การ sag ของแรงดันเมื่อใช้เซนเซอร์หนักใกล้หอคอยระยะไกล |
| เทอร์โมกราฟฟีของแสงอาทิตย์ | ความจุต่ำสำหรับความทนทานของกริดซ้ำได้ | การสะสมความร้อนและเส้นทางสั้นลงภายใต้แสงแดดโดยตรง |
| สำรวจท่อส่ง | ความหนาแน่นพลังงานสูงและการติดตามสถานะเซลล์ที่เชื่อถือได้ | การหมดที่สำรองอยู่ห่างจากจุดเรียกคืนที่ปลอดภัย |
สร้างวงจรพลังงานสนามต่อเนื่อง
การสลับแบตเตอรี่ช่วยลดเวลาการเตรียมพร้อมของเครื่องบิน แต่เพิ่มสินค้าคงคลังชุดแบตเตอรี่ เสริมด้วยระบบสนามชาร์จที่มีขนาดเหมาะสมจะลดจำนวนชุดที่ต้องการโดยการชาร์จแบตเตอรี่ที่ได้รับอนุมัติในขณะที่เครื่องบินยังคงปฏิบัติงาน.
บินด้วยแพ็คที่ผ่านการตรวจสอบพร้อมโปรแกรมสำรองภารกิจ.
ตรวจสอบหัวต่อ กล่องและ telemetry หลังการลงจอด.
คืนแพ็คให้ถึงอุณหภูมิการชาร์จที่ได้รับการอนุมัติ.
ใช้โปรไฟล์และที่ชาร์จที่ผู้ผลิตอนุมัติ.
ไฟสนามพกพา
พลังงานสูง สถานีไฟฟ้าแบบพกพา สามารถใช้งานอุปกรณ์ชาร์จอัจฉริยะโดยไม่ต้องสตาร์ทรถหรือพกเครื่องกำเนิดไฟฟ้าก๊าซ ตรวจสอบพลังงานสลาย AC ต่อเนื่อง ความต้องการอินพุตของที่ชาร์จ ความวัตต์ชั่วโมงที่ใช้งานได้ ขีดจำกัดพอร์ตพร้อมกัน และเวลาที่ต้องใช้ในการชาร์จสถานีเอง.
- การทำงานที่เงียบ: มีประโยชน์รอบสถานีไฟฟ้า ทีมงาน และไซต์ที่ไวต่อเสียง.
- ที่ชาร์จหลายตัว: เป็นไปได้เฉพาะเมื่อโหลดต่อเนื่องรวมกันยังคงอยู่ภายในขอบเขตของสถานี.
- อินพุตพลังงานแสงอาทิตย์: สามารถขยายการดำเนินการระยะไกลได้ แต่ผลผลิตรายวันขึ้นอยู่กับกำลังวัตต์ของแผง สภาพอากาศ และการสูญเสียจากการชาร์จ.
วิธีพลังงานทางเลือก
| วิธีพลังงาน | การใช้งานที่เหมาะสม | ข้อดี | ข้อจำกัด |
|---|---|---|---|
| แบตเตอรี่ที่ไม่ผูกติดกับสาย | ฟาร์มพลังงานแสงอาทิตย์และเส้นทางท่อส่งแบบเคลื่อนที่ | ความคล่องตัวเต็มรูปแบบและการประสานงานอย่างรวดเร็ว | พลังงานจำกัดต่อชุด |
| ระบบที่มีสายเชื่อมต่อ | การเฝ้าระวังท้องถิ่นที่ต่อเนื่อง | การดำเนินการแบบนิ่งยาวมาก | ถูกจำกัดด้วยความยาวสายรัดและการตั้งค่าฉาก |
| ไฮบริดแก๊ส-ไฟฟ้า | สำรวจแนวยาวพิเศษแบบ ultra-long | ชั่วโมงของความอดทนที่เป็นไปได้ | เสียง รักษาและความซับซ้อนทางกล |
ดำเนินการเช็คเทคนิคัลแอ็คเพทซ์
แบตเตอรี่เชิงพาณิชย์ควรผ่านการตรวจสอบความเข้ากันได้ ประสิทธิภาพ การ telemetry และสิ่งแวดล้อมก่อนที่จะพิจารณาราคา ใด ๆ ความจุที่เผยแพร่ไม่เป็นประโยชน์หากแพ็คไม่สามารถจ่ายพลังงานให้กับระบบขับเคลื่อนไฟฟ้าได้อย่างปลอดภัยหรือไม่เหมาะกับขอบเขตการใช้งานที่ได้รับการอนุมัติของอากาศยาน.
| พารามิเตอร์ | ข้อกำหนดการตรวจสอบเชิงพาณิชย์ | ทำไมจึงสำคัญ |
|---|---|---|
| Voltage / เซลล์ | ความเข้ากันได้ของเครื่องบินและ ESC ที่แน่นอน | ป้องกันความเสียหายของส่วนประกอบและรักษาประสิทธิภาพมอเตอร์ |
| ความจุ | พิสัยใช้งานสูงสุดที่ยังคงเป็นประโยชน์โดยไม่เกิน MTOW | ควบคุมระยะเวลาการใช้งานเมื่อรวมกับมวลบรรทุกพารามิเตอร์แล้ว |
| ความสามารถในการระบายไฟ | ได้รับการตรวจสอบยืนยันแล้วกับกระแสเครื่องบินแบบต่อเนื่องและสูงสุด | ลดการโก่งตัวระหว่างการแก้ไขลมและการขึ้น |
| ปัญญาประดิษฐ์ BMS | การรายงานแรงดันไฟฟ้า อุณหภูมิ และประวัติสุขภาพ | สนับสนุนการบำรุงรักษาผลิตภัณฑ์ของกองเรือเชิงป้องกัน |
| การป้องกันการบุกรุก | การป้องกันฝุ่นและน้ำที่เหมาะสมกับสถานที่ | ปรับปรุงความน่าเชื่อถือในสภาพฝน ฝุ่น และสภาพแวดล้อมอุตสาหกรรม |
การใช้งานในอากาศเย็นและสถานที่ที่รุนแรง
อุณหภูมิต่ำเพิ่มความต้านทานภายในและลดพลังงาน usable ใช้เฉพาะวิธีทำความร้อนที่ผู้ผลิตอนุมัติเท่านั้น ตรวจสอบอุณหภูมู่แพ็กก่อนการดำเนินการและตั้งค่าขีดจำกัดการคืนที่ระมัดระวัง ในสภาพแวดล้อมร้อนให้บังแดดแบตเตอรี่และอุปกรณ์ชาร์จ และห้ามชาร์จแพ็กเกินช่วงอุณหภูมิที่ได้รับอนุมัติ.

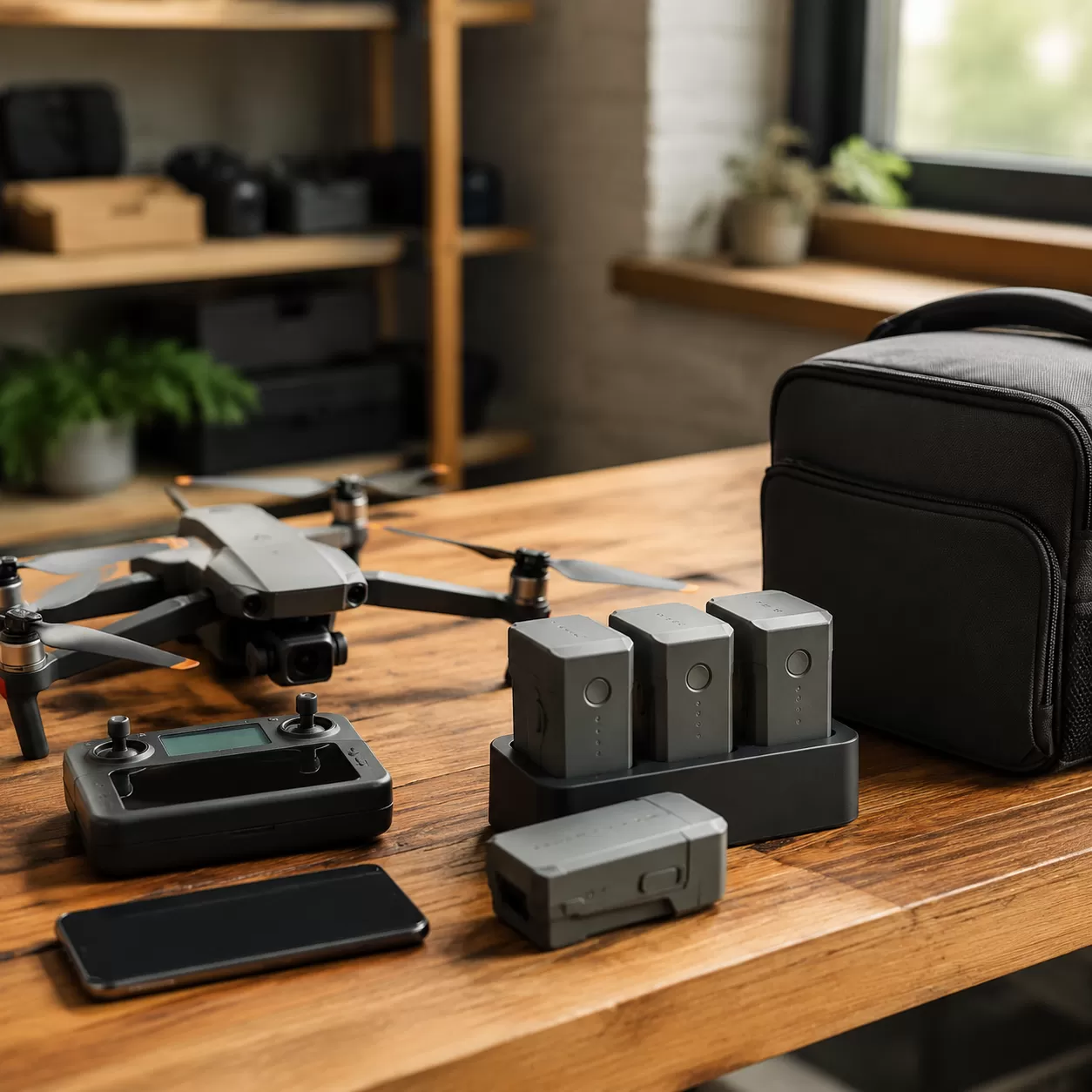

ป้องกันวงจรชีวิตและขนส่งอย่างปลอดภัย
เป้าหมายการเก็บรักษาทั่วไปสำหรับชุดลิเธียมหลายชุดเสมอให้ปฏิบัติตามขั้นตอนของผู้ผลิตอย่างเคร่งครัด.
ปล่อยให้แพ็กที่ร้อนเย็นลงและใช้วิธีการอุ่นล่วงหน้าที่ได้รับอนุมัติเท่านั้นในสภาพอากาศหนาว.
บันทึกความไม่สมดุล, บวม, ผลกระทบ, อุณหภูมิ และเหตุการณ์ป้องกันก่อนการใช้งานครั้งถัดไป.
โปรโตคอลแรงดันไฟ Storage
- ช่วงเวลาว่างเปล่า: ย้ายชุด-pack ไปยังสถานะการเก็บของผู้ผลิตแทนการปล่อยให้เต็มหรือถูกคายประจุอย่างลึก.
- พื้นที่จัดเก็บ: ใช้สถานที่ที่เย็นแห้ง ปลอดไฟ และห่างจากยานพาหนะ ความชื้น และวัสดุติดไฟ.
- การตรวจสอบ: แยกชุดที่บวม เสียหาย รั่ว หรือไม่สมดุลผิดปกติออกจากสต็อกที่ใช้งานได้.
การจัดการความร้อน
ห้ามชาร์จชุดบินที่ร้อนทันทีหลังลงจอด ในสภาพแวดล้อมที่เย็น ให้ปฏิบัติตามคู่มืออุณห temperatures ขั้นต่ำ และคำแนะนำการอุ่นล่วงหน้าของผู้ผลิตแทนการพึ่งกฎอุณหภูมิปฏิบัติทั่วไป พื้นที่ชาร์จที่สะอาด ระบายอากาศได้ และแหล่งจ่ายไฟที่มั่นคงช่วยลดความร้อนและความเครียดทางไฟฟ้าที่หลีกเลี่ยงได้.
การขนส่งทางอากาศและพื้นดิน
แนวทางของ FAA โดยทั่วไปกำหนดให้แบตเตอรี่ลิเธียมไออนสำรองต้องอยู่ในสัมภาระถือขึ้นเครื่อง โดยมีขั้วต่อที่ได้รับการป้องกัน แบตเตอรี่ที่มีความจุถึง 100Wh โดยทั่วไปอนุญาตได้; แบตเตอรี่ 101-160Wh ต้องการการอนุมัติจากสายการบินและมีข้อจำกัดในปริมาณ แบตเตอรี่ที่มากกว่า 160Wh ไม่ได้รับอนุญาตเป็นสัมภาระของผู้โดยสารและต้องดำเนินการขนส่งสินค้าร่วมที่สอดคล้องกับข้อกำหนด กฎการชาร์จสถานะพลังงาน 30% ใช้กับแบตเตอรี่ลิเธียมไออนบางชนิดที่ขนส่งโดยอากาศไม่ใช่กฎทั่วไปสำหรับสัมภาระของผู้โดยสาร ตรวจสอบข้อกำหนด FAA, สายการบิน และผู้ให้บริการปัจจุบันก่อนการขนส่งทุกครั้ง.
| สถานการณ์การขนส่ง | ข้อกำหนดในการใช้งาน |
|---|---|
| การขนส่งบนพื้นดิน | ปกป้องสถานีปลายทาง, ป้องกันการเคลื่อนที่และใช้กรอบทนต่อผลกระแทกที่เหมาะสมกับอันตรายของแบตเตอรี่. |
| การเดินทางโดยสารทางอากาศของผู้โดยสาร | ตรวจสอบคะแนน Wh, ขีดจำกัดกระเป๋า Carry-on, ข้อกำหนดการอนุมัติของสายการบิน และกฎปริมาณแบตเตอรี่สำรอง. |
| การขนส่งทางอากาศเชิงพาณิชย์ | ใช้ผู้ขนส่งที่ผ่านการฝึก, บรรจุภัณฑ์ที่ถูกต้อง, เอกสาร, ป้าย และขีดจำกัดความจุพลังงานสถานะปัจจุบันที่บังคับใช้. |
คำถามที่พบบ่อยเกี่ยวกับแบตเตอรี่อย่างไร้สภาพตรวจสอบด้วยโดรน
น้ำหนักบรรทุกมีผลต่อระยะบินของโดรนอุตสาหกรรมอย่างไร?
LiDAR, เซ็นเซอร์แสง-ก๊าซและอุณหภูมิปะโคมทำให้แรงขับที่จำเป็นในการทรงตัวเพิ่มขึ้น กระแสที่ไหลออกมาจะทำให้ระยะบินสั้นลงและทำให้แรงดันไฟฟ้าลดลงเมื่อขึ้นหรือแก้ลม ควรวางแผนระยะใช้งานกับภาระทั้งหมดที่ติดตั้ง.
ความแตกต่างระหว่าง LiPo และ LiHV คืออะไร?
เซลล์ LiPo มาตรฐานมักชาร์จได้ถึง 4.20V ต่อเซลล์ ในขณะที่เซลล์ LiHV ที่เข้ากันได้อาจชาร์จได้ถึง 4.35V LiHV สามารถให้พลังงานเก็บไว้มากขึ้นในน้ำหนักที่คล้ายกัน แต่ให้ใช้งานเฉพาะกับเครื่องบิน, BMS และที่ชาร์จที่ออกแบบมาสำหรับแรงดันไฟฟ้าที่สูงขึ้น.
สภาพอากาศเย็นสามารถลดประสิทธิภาพของโดรนตรวจสอบได้หรือไม่?
ใช่ แบตเตอรี่ที่เย็นมีความต้านทานภายในสูงกว่าความจุใช้งานอาจแสดงการลดแรงดันไฟฟ้าล่วงหน้า เก็บแบตเตอรี่ให้อยู่ในช่วงการใช้งานที่ผู้ผลิตอนุมัติ และใช้เพียงกระบวนการอุ่นล่วงหน้าที่ระบุไว้เท่านั้น.
ต้องการชุดแบตกี่ชุดสำหรับวันพรวดตรวจสอบโครงข่ายเต็มวัน?
คำนวณจากเวลาบินภารกิจ, เวลาในการระบายความเย็น, เวลาในการชาร์จใหม่ และประสิทธิภาพของที่ชาร์จ Crews หลายทีมจัดชุดแบตเป็นสามกลุ่ม: หนึ่งบินอยู่, หนึ่งระบายความเย็น และหนึ่งกำลังชาร์จ จำนวนที่แน่นอนขึ้นอยู่กับเครื่องบินและแผนไซต์มากกว่าตัวเลขทั่วไป.
ทำไมถึงใช้สถานี Lipower สำหรับการชาร์จี่นสนาม?
ผลิตภัณฑ์เช่น สถานีพลังงาน Lipower M3000-S 3000W สามารถรองรับที่ชาร์จที่ได้รับอนุมัติได้เมื่อกำลังออกมต่อเนื่องและความจุใช้งานตรงกับโหลด ตรวจสอบกำลังวัตต์ของที่ชาร์จ ความต้องการชาร์จพร้อมกัน และจำนวนการชาร์จแบตเต็มที่ต้องการต่อกะ.
ความทนทานเป็นระบบ ไม่ใช่คุณลักษณะเดี่ยว
จับคู่เคมีให้เข้ากับภารกิจ ความมวลแบตเตอรี่ให้แอกกับภาระ, ความสามารถในการกระแสให้ตรงกับความต้องการสูงสุด และพลังงานภาคสนามให้กับแผน sortie ประจำวัน แล้วใช้งานประวัติ BMS และการบำรุงรักษาที่มีระเบียบเพื่อให้ประสิทธิภาพนั้นทำซ้ำได้.
