วิธีทำแบตเตอรี่บ้านขนาด 5kwh ด้วยตัวเอง

บล็อกนี้จะแนะนำคุณทีละขั้นตอนในการประกอบชุดแบตเตอรี่เก็บพลังงานสำหรับบ้านแบบติดตั้งบนแร็คขนาด 5kWh เราจะพาคุณผ่านกระบวนการทั้งหมด: ตั้งแต่การวางเซลล์เข้าไปในกล่องหุ้ม, การบำบัดฉนวน, การติดตั้งและเดินสายบอร์ด BMS, การบัดกรีเซลล์, การบัดกรีบัสบาร์ ไปจนถึงการเชื่อมต่อสุดท้ายของแผงหน้าปัดและบอร์ดหลัก รวมถึงการเปิดใช้งาน BMS และการตั้งค่าพารามิเตอร์ ระบบนี้ใช้เซลล์เกรด A คู่กับ BMS ที่เข้ากันได้ (เราจะสอนวิธีเลือก BMS) รองรับการซ้อนกันแบบไร้สายระหว่างแบตเตอรี่ และมีความสามารถในการตรวจสอบและสื่อสารอย่างครบถ้วน ให้เป็นโซลูชันที่ใช้งานได้จริงสำหรับการเก็บพลังงานในบ้าน

การเตรียมวัสดุ:

เซลล์ LFP 16 เซลล์, BMS, สายรัดตัวอย่าง, แผ่นฉนวน, กล่องเก็บแบตเตอรี่ และส่วนประกอบหลักอื่นๆ

Ⅰ. การวางเซลล์ และการประมวลผลภายใน

จัดเรียงเซลล์โดยให้ขั้วบวกและขั้วลบสลับกันภายในกล่องเก็บแบตเตอรี่ เพื่อความปลอดภัยและเสถียรภาพ ควรแน่ใจว่ามีฉนวนกันความร้อนระหว่างแต่ละเซลล์อย่างถูกต้อง

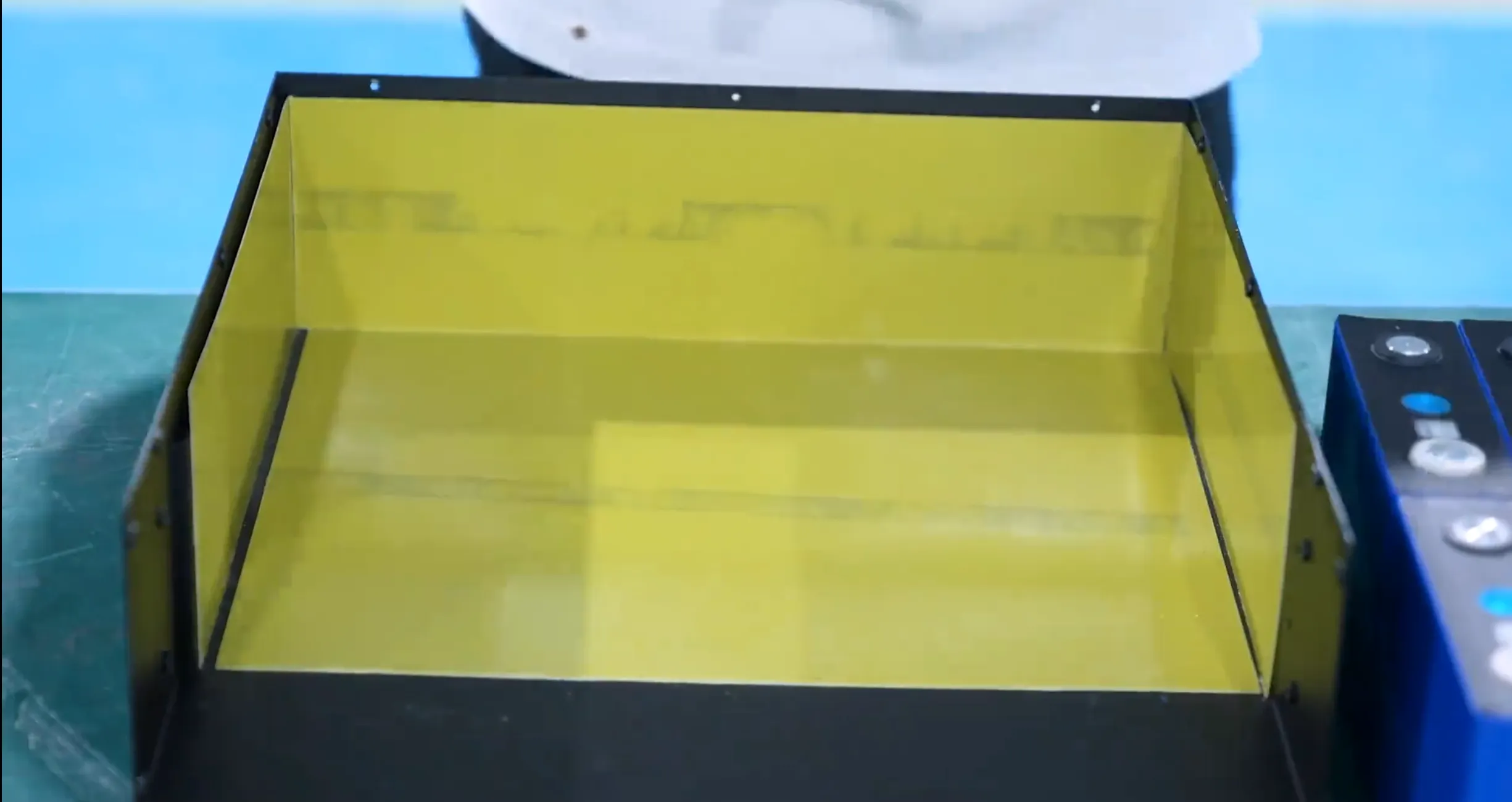

1. ติดตั้งแผ่นฉนวนภายใน

2. วิธีการวางแบตเตอรี่

3. แผ่นฉนวนวางระหว่างเซลล์แบตเตอรี่

แสดงการเชื่อมต่อเซลล์แบตเตอรี่แบบอนุกรม

4. วางโครงยึดบนเซลล์แบตเตอรี่

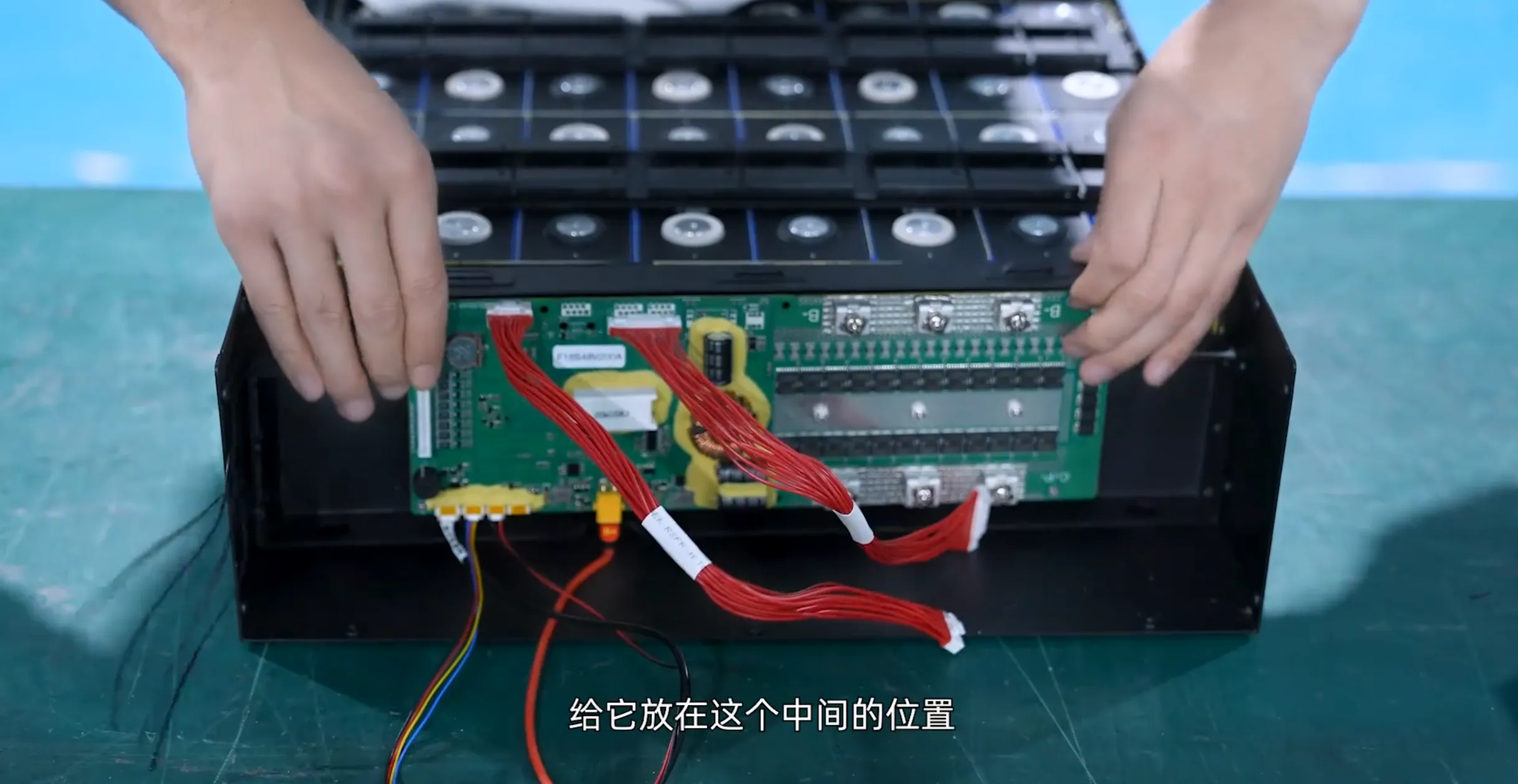

Ⅱ. การติดตั้งบอร์ดป้องกันและสายรัดตัวอย่างแบบยืดหยุ่น

1. เสียบสายเข้าไปในบอร์ดป้องกัน (รวมถึงสายแสดงผล, สายสื่อสาร, สายสวิตช์กด, และสายโมดูลบลูทูธ)

2. ยึดบอร์ดป้องกันให้แน่นหนา

Ⅲ. การเชื่อมบัดกรี

1. เชื่อมเซลล์แบตเตอรี่ การเชื่อมด้วยเลเซอร์แนะนำสำหรับการเชื่อมต่อเซลล์ต่อเซลล์ (การเชื่อมด้วยเลเซอร์ > การเชื่อมด้วยตะปู)

หลังจากการเชื่อมเสร็จสมบูรณ์ ควรตรวจสอบว่ามีจุดบัดกรีเย็นหรือจุดบัดกรีที่ขาดหายหรือไม่

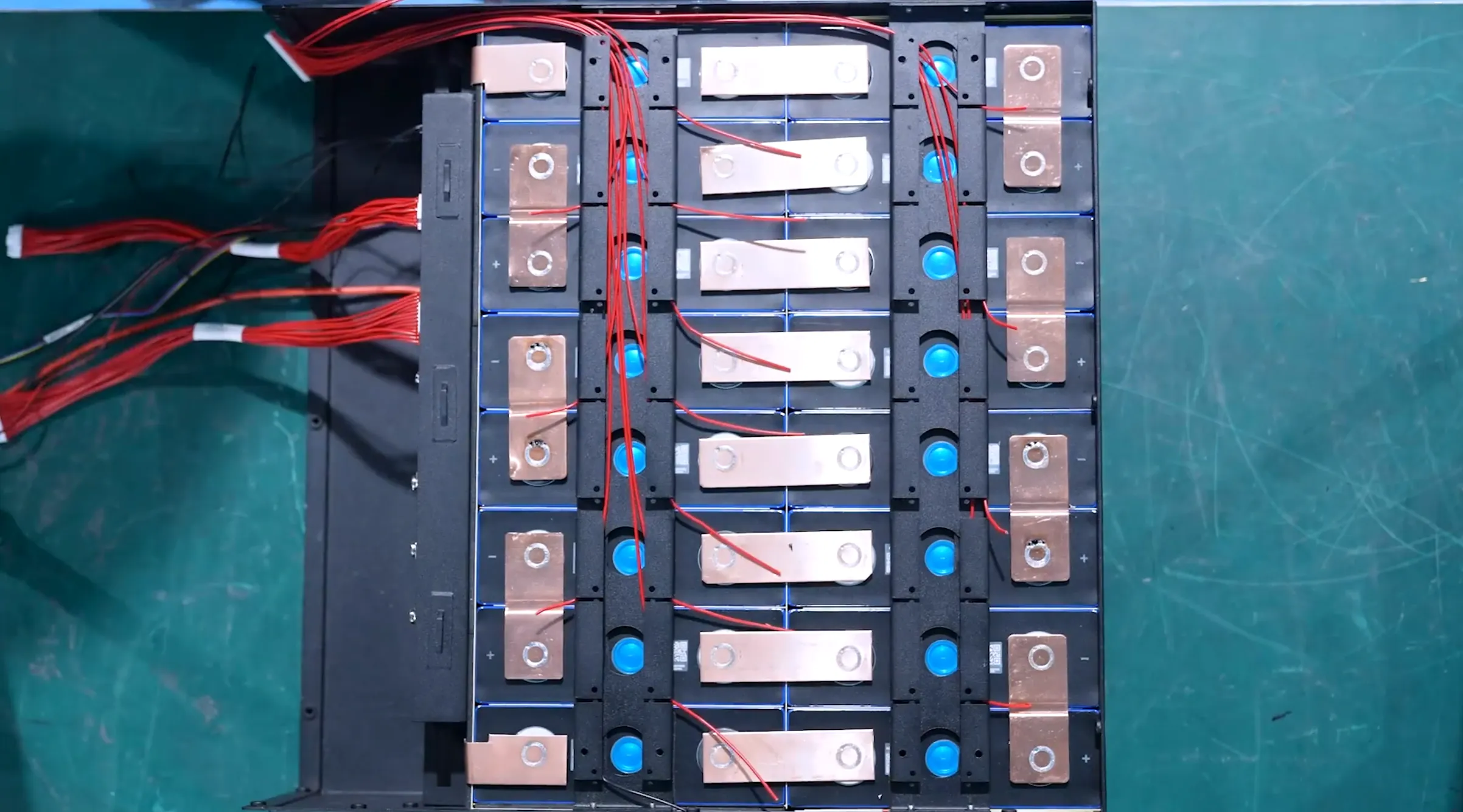

2. เชื่อมต่อและบัดกรีสายรัดตัวอย่าง ควรวางแผนเส้นทางของสายรัดตัวอย่างและกำหนดความยาวเพื่อหลีกเลี่ยงสายที่ยาวเกินไปหรือสั้นเกินไป

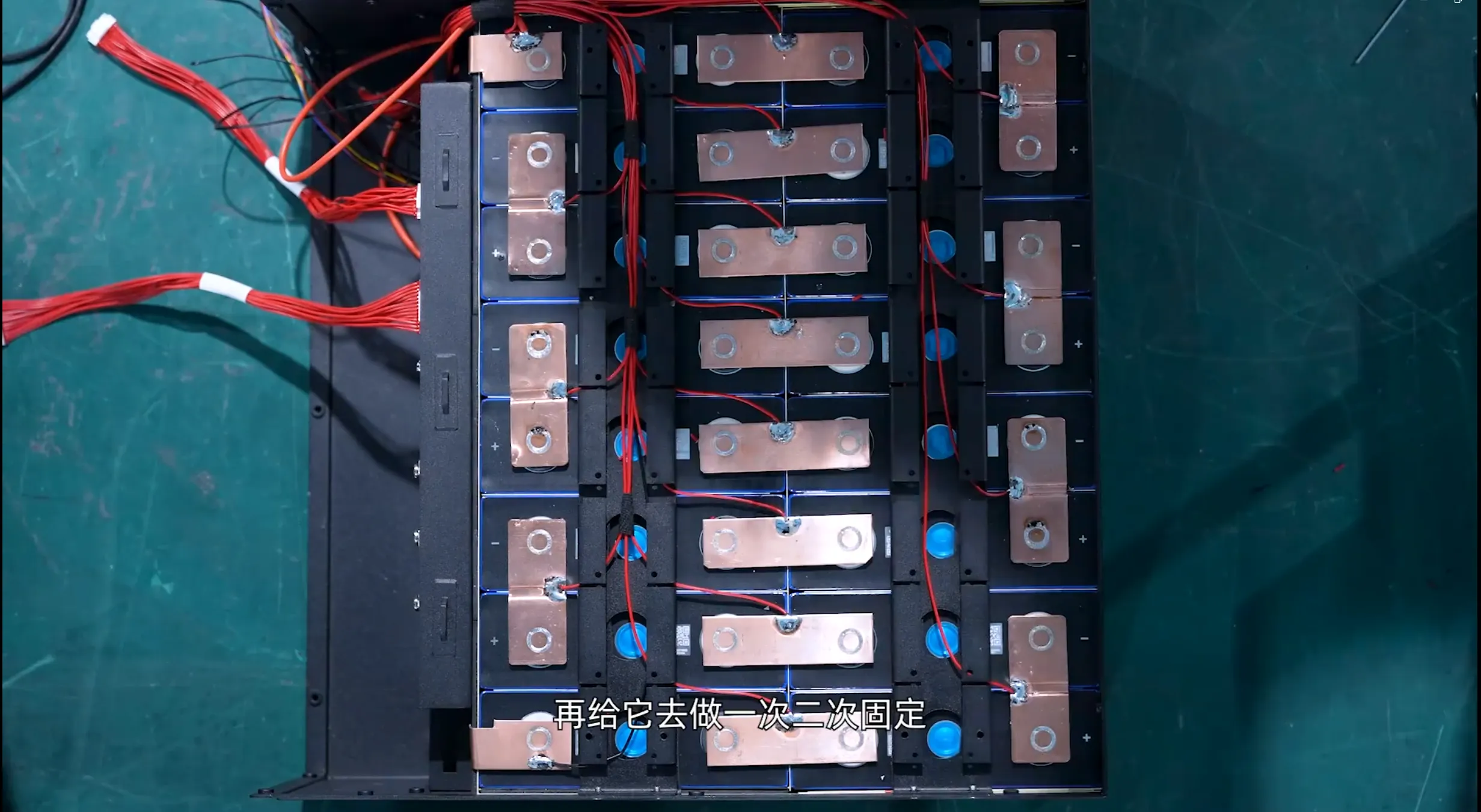

3. เมื่อบัดกรีสายรัดตัวอย่าง เริ่มจากการบัดกรีที่ขั้วลบ หลังจากบัดกรีเสร็จแล้ว ใช้เทปฉนวนจัดระเบียบสายไฟ

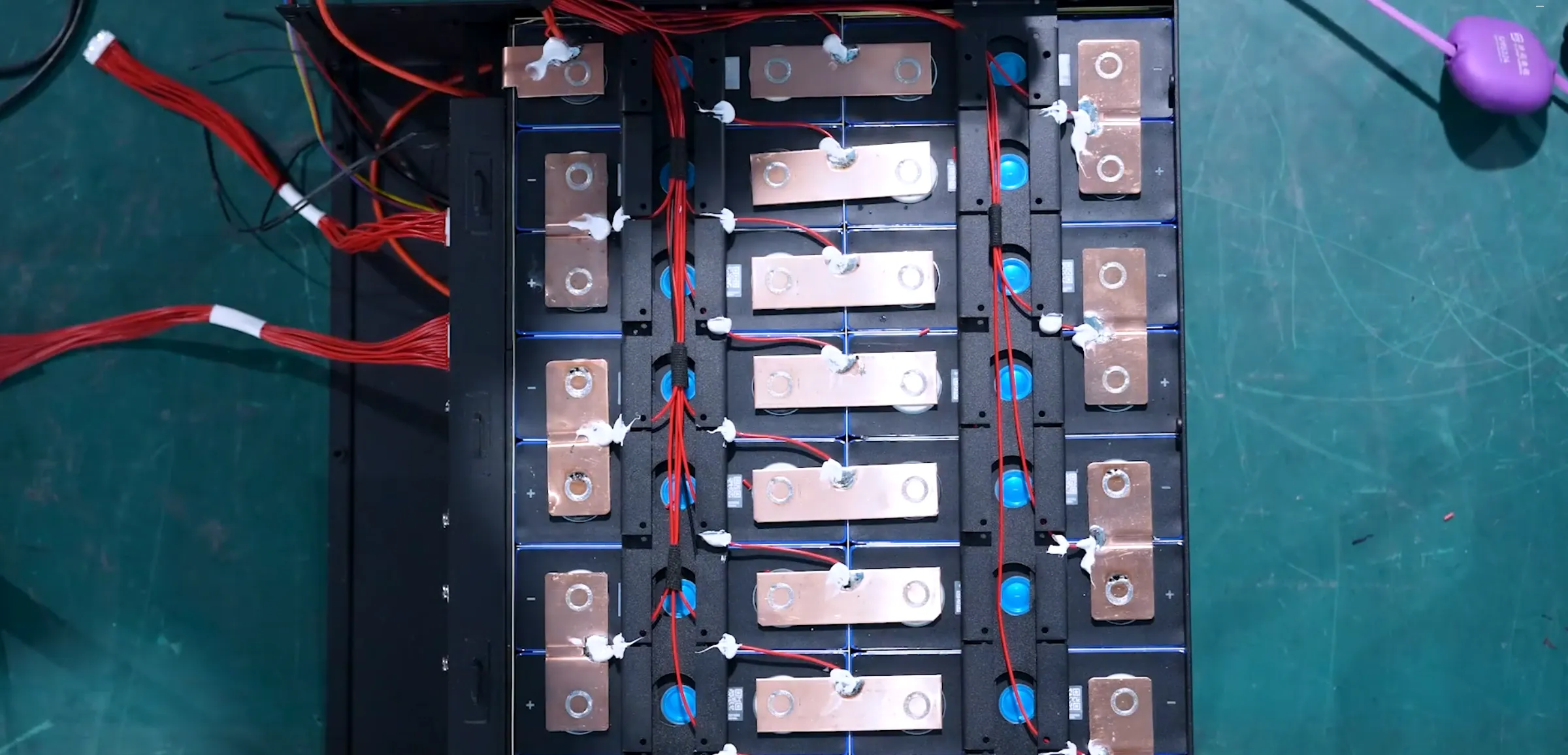

4. สุดท้าย ตรวจสอบสายรัดตัวอย่างว่ามีจุดบัดกรีเย็น จุดบัดกรีที่ขาดหาย หรือบัดกรีผิดพลาดหรือไม่ และทดสอบข้อมูลเซลล์เพื่อหาปัญหา หลังจากยืนยันว่าทุกอย่างเรียบร้อยดีแล้ว ให้ทากาวในแต่ละจุดเชื่อมต่อ

IV. การเชื่อมต่อ BMS และ Mainboard

เปิดใช้งานบอร์ดป้องกันและกำหนค่าพารามิเตอร์ของแบตเตอรี่—เช่น ความจุเซลล์ SOC และโปรโตคอลการสื่อสาร—ผ่านการเชื่อมต่อ Bluetooth จากโทรศัพท์มือถือเพื่อให้แน่ใจว่าการทำงานของแบตเตอรี่เป็นไปอย่างถูกต้อง

1. เชื่อมต่อขั้วลบของ BMS เข้ากับขั้วลบรวมของแบตเตอรี่

2. เชื่อมต่อกับขั้วบวกของแบตเตอรี่

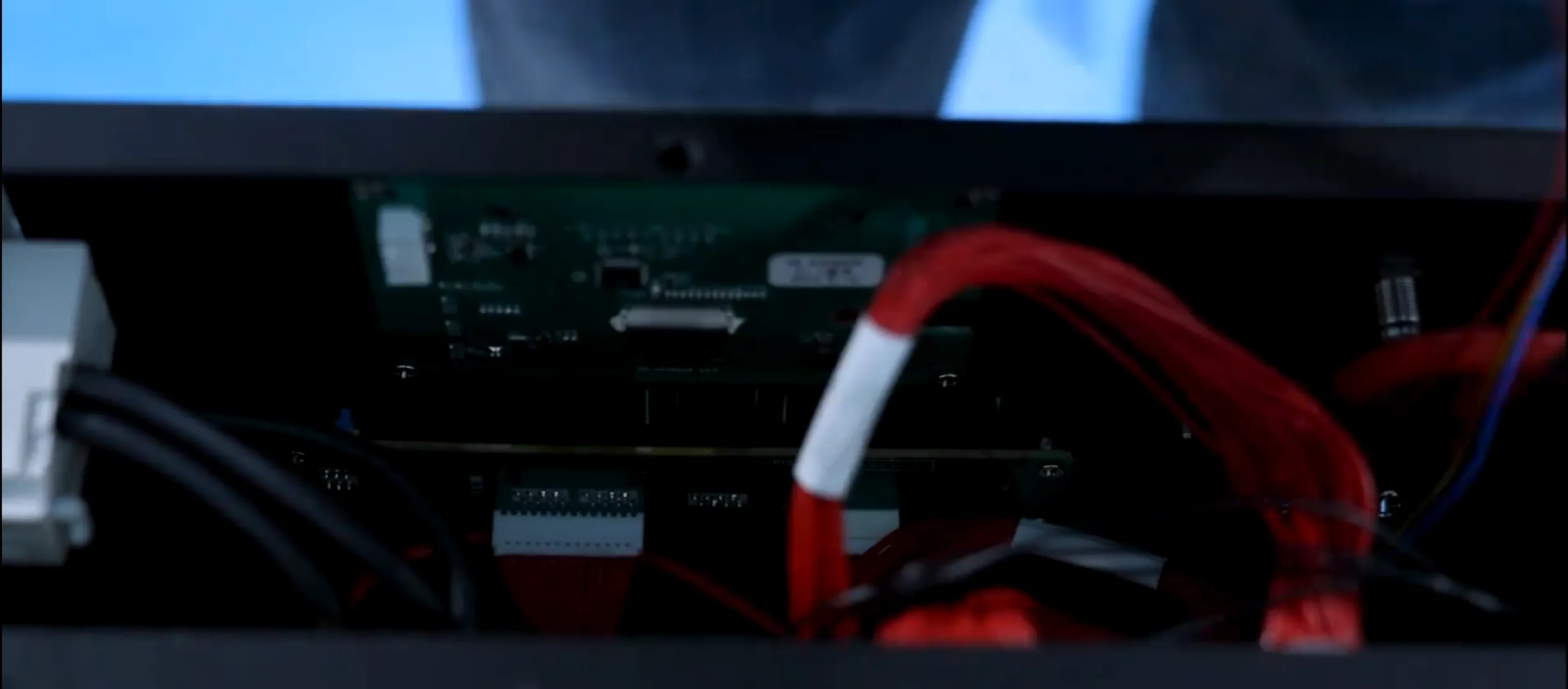

3. เชื่อมต่อสายริบบิ้นทั้งหมดกับแผง

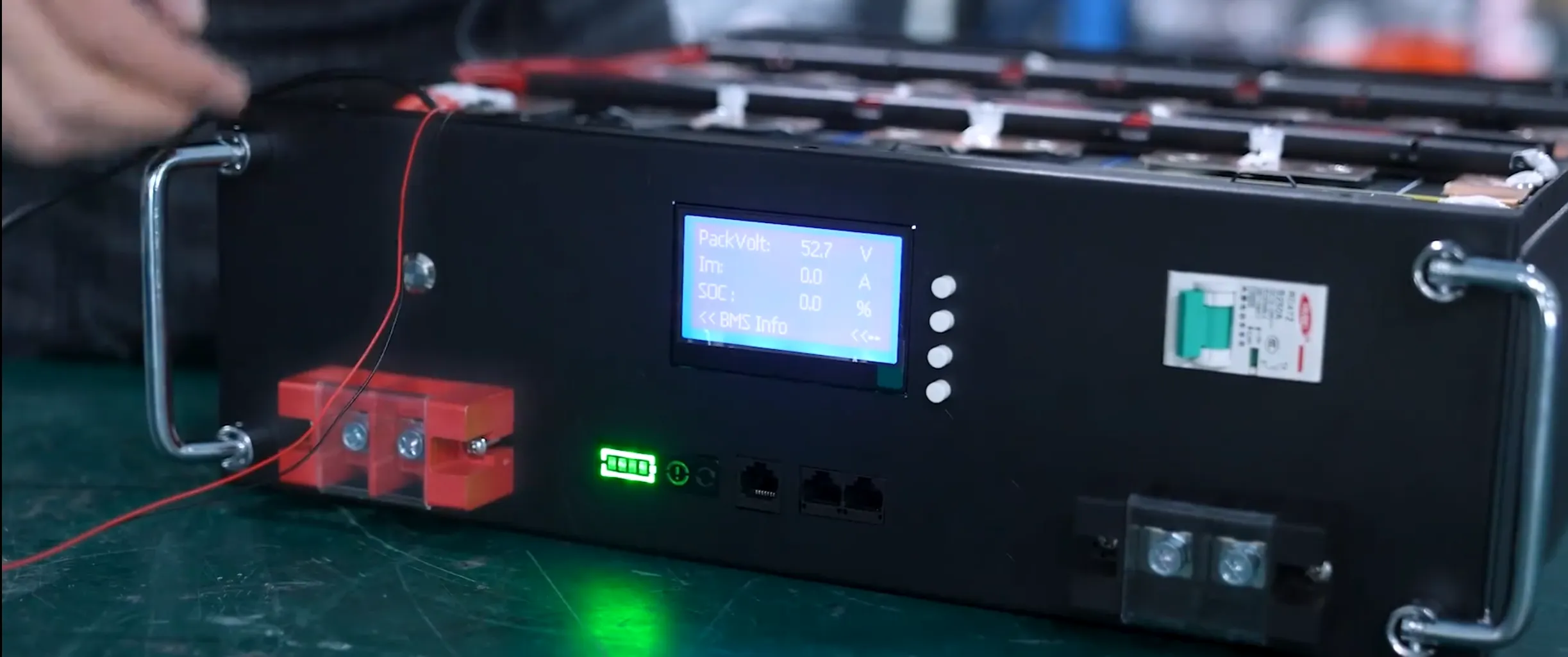

4. หลังจากเชื่อมต่อเสร็จแล้ว ให้เปิดเบรกเกอร์และสวิตช์เพื่อตรวจสอบว่าแบตเตอรี่ทำงานอย่างถูกต้องหรือไม่

หากสามารถใช้งาน Bluetooth ได้ ให้จับคู่โทรศัพท์กับอุปกรณ์ Bluetooth เพื่อการตั้งค่าและตรวจสอบฟังก์ชันการมอนิเตอร์ทั้งหมดของบอร์ดป้องกัน รวมถึงแรงดันไฟฟ้าต่อสาย, อุณหภูมิแบตเตอรี่, ความจุที่เหลือ, และสัญญาณเตือนสถานะแบตเตอรี่ เพื่อให้ผู้ใช้สามารถตรวจสอบข้อมูลแบตเตอรี่แบบเรียลไทม์

คำแนะนำผลิตภัณฑ์แบตเตอรี่สำรองแบบติดตั้งบนแร็ค Lipower

นี่คือการเปรียบเทียบอย่างรวดเร็วของชุดแบตเตอรี่สำรอง Lipower ที่ดีที่สุด ซึ่งสมดุลระหว่างระยะเวลาการใช้งาน, การขยายตัว, และต้นทุน — เหมาะสำหรับผู้ใช้งานในบ้านและแร็คเซิร์ฟเวอร์ขนาดเล็กในประเทศไทย:

ทำไมต้องเลือกโซลูชัน UPS แบบสำเร็จรูปของ Lipower

• ความปลอดภัยเป็นอันดับแรก: แบตเตอรี่ LiFePO4 ของพวกเขามาพร้อมกับระบบจัดการแบตเตอรี่ในตัว (BMS) ลดความเสี่ยงจากไฟไหม้และสารเคมีที่พบได้บ่อยในชุด DIY
• ประหยัดเวลา: ไม่จำเป็นต้องหาอะไหล่มากมายหรือกังวลเกี่ยวกับการเดินสายไฟและสเปคกล่องให้ถูกต้อง
• ความสามารถในการปรับขยาย: ชุดอุปกรณ์สนับสนุนการขยายความจาง่าย เหมาะสำหรับการเติบโตของห้องแล็บหรือแร็คเซิร์ฟเวอร์ของคุณ
• ออกแบบสำหรับคนอเมริกา: Lipower คำนึงถึงมาตรฐานแรงดันไฟฟ้าในประเทศไทย, การปฏิบัติตามรหัส, และการพิจารณาสภาพอากาศเช่น การระบายอากาศและการทำความเย็น
• ฝ่ายสนับสนุนเทคนิค: บริการลูกค้าและการรับประกันครอบคลุมช่วยลดความสับสนในกลยุทธ์พลังงานสำรองของคุณ

บล็อกนี้ให้การสาธิตรายละเอียดเกี่ยวกับการประกอบระบบแบตเตอรี่เก็บพลังงานบ้านขนาด 5kWh เริ่มจากการเตรียมเซลล์ลิเธียมไอออนฟอสเฟตเกรด A ใหม่เอี่ยมและกล่องบรรจุแบตเตอรี่แบบกำหนดเอง ค่อยๆ อธิบายการรักษาเซลล์ด้วยฉนวน การติดตั้งกล่อง และการติดตั้งบอร์ดป้องกันการเก็บพลังงานบ้านพร้อมสายไฟที่เกี่ยวข้อง ขั้นตอนหลักในการประกอบรวมถึงการเชื่อมเลเซอร์ของเซลล์ การบัดกรีและยึดสายรัดตัวอย่าง การเชื่อมต่อขั้วลบของบอร์ดป้องกัน (B) เข้ากับขั้วลบรวมของชุดแบตเตอรี่ นอกจากนี้วิดีโอยังแสดงการติดตั้งแผง การเชื่อมต่อเบรกเกอร์วงจรแรงสูง และการเชื่อมต่อโมดูลจำกัดกระแสแบบขนาน สุดท้ายเชื่อมต่อบอร์ดหลักกับสายไฟของแผงเพื่อเปิดใช้งานบอร์ดป้องกัน สุดท้ายนี้ให้คำแนะนำอย่างละเอียดเกี่ยวกับการตั้งค่าพารามิเตอร์ของแบตเตอรี่ (เช่น ความจุ, SOC, โปรโตคอลการสื่อสาร) และการตรวจสอบสถานะระบบ (แรงดันไฟฟ้า, อุณหภูมิ, ความจุที่เหลือ, ข้อผิดพลาด) ผ่านแอปพลิเคชันมือถือที่เชื่อมต่อด้วยบลูทูธ ซึ่งเป็นข้อมูลอ้างอิงสำคัญสำหรับผู้ที่สนใจสร้างหรือเข้าใจการประกอบแบตเตอรี่เก็บพลังงานบ้าน
