安全なバッテリーのための過充電過放電および過電流保護

過充電リスク

過充電のリスクと影響

セルの電圧が急上昇したとき 4.2Vを超えるとバッテリーの電解液が化学的に分解し始めます。この 電解液の分解は熱を発生させ危険な温度上昇サイクルを引き起こし、 熱暴走と呼ばれる状態になります。この段階では：

• バッテリーが膨らんだり漏れたりすることがあります。
• 内部圧力が高まる。
• 火災や爆発のリスクが著しく増加します。

過充電保護を無視すると、特に複数セルのパックでは、一つの過度にストレスを受けたセルがバッテリー全体にダメージを与えるため、壊滅的な故障を招きます。

過放電リスク

過放電の危険性とダメージ

リチウムイオン電池を 2.5〜3.0ボルト以下に放電させること 永久的な損傷を引き起こす 銅の溶解 陽極上で。これにより次のようなことが起こる可能性があります：

• 形成される 内部短絡.
• 取り返しのつかないバッテリー容量の喪失。
• 潜在的な 停電や機器の故障 突然のセル崩壊による。

多くのユーザーは、深い放電が時間とともにバッテリーの完全性を静かに破壊することを過小評価している。

過電流リスク

過電流の脅威と火災の危険性

特にサージや短絡時の過剰な電流流れは、 急速な加熱 を引き起こし、バッテリーの内部構造にストレスを与える。主な危険は次のとおりです：

• 熱蓄積による内部損傷。
• 引き起こす 短絡.
• リスクの増加 火災や爆発の危険性特に極端な電流サージ時に

現在の突入電流保護がないと、短時間のスパイクでもバッテリーの永久的な故障や安全上の問題を引き起こす可能性があります。

保護の有無による結果の比較

保護されていないバッテリーの電力不安定なスパイクは予測不可能な挙動を引き起こし、機器の信頼性と安全性を損ないます。これに対し、 強力な過充電、過放電、過電流保護はバッテリー性能を安定させ、 日常使用の安全を確保します。

電圧監視と制御機構を示す過充電保護回路のフローチャート

過充電保護は重要です リチウムイオン電池の安全性、電圧が安全限界を超えたときの損傷を防ぐために。 この保護の核心は 精密電圧制御にあり、スマートシステムが電圧変化を監視し迅速に対応します。

過充電保護の検出原理

集積回路（IC）は常にバッテリーの電圧を監視しています。一般的なカットオフは 1セルあたり4.25ボルトであり、通常の最大電圧4.2Vをわずかに超えています。これらのICは ブラインドタイム遅延—反応前の短い一時停止—を使用して、微小な電圧スパイクやノイズによる誤作動を避けます。この監視により、システムは本当に必要なときだけ充電を停止し、安全性とバッテリー寿命を維持します。

起動および応答システム

電圧閾値を超えると、これらの重要なコンポーネントが作動します：

• MOSFETスイッチ: これらは素早く動作し、バッテリーに流入する充電電流を停止または制限します。過充電に対する第一線の防御です。
• 二次ヒューズ: バックアップとして設置されており、MOSFETが故障した場合にヒューズが切れ、熱暴走などの重大な故障を防ぎます。

過充電防止プロセスのステップバイステップ

1. 電圧監視：ICが各セルの電圧を継続的に追跡します。
2. 閾値検出：セルが4.25Vに達すると、システムがカットオフを信号します。
3. 遅延チェック：ブラインドタイム遅延により誤警報でないことを確認します。
4. 充電停止：MOSFETが開いて電流の流れを止めます。
5. ヒューズ保護：MOSFETが反応しない場合、ヒューズが切れます。
6. 適応型バランシング：パックの場合、システムがセルをバランスさせ、どのセルも過充電しないようにします。

この正確で冗長なアプローチは防止し、 熱暴走 バッテリー寿命を延ばし、太陽光発電バックアップ、EV、携帯型エネルギーデバイスに依存する日本の顧客に最適です。

過充電保護に関連する過電流保護の詳細については、LiPowerの包括的なガイドをご覧ください バッテリー過電流保護.

過放電はリチウムイオン電池やLiFePO4電池にとって重大なリスクです。電圧をあまりにも低く下げると、深刻なダメージを与え、バッテリーの寿命を縮め、安全性の問題を引き起こす可能性があります。だからこそ 過放電保護 は信頼できるバッテリーシステムには不可欠です。

閾値メカニズム低電圧検出

低電圧検出 は過放電保護の要です。ほとんどのシステムはセルあたり 2.4V 程度のカットオフ電圧を設定しています。バッテリー電圧がこのレベルに下がると、制御チップが介入して 放電を停止し、バッテリーがこれ以上低下しないようにします。これに加えて、 PTCサーミスタ は温度を監視し、放電中に過熱しそうな場合は電流を減らして過熱を防ぎます。

この電圧と温度の監視の組み合わせは、次のような深放電を防ぐ鍵です：

• 銅の溶解 セル内部での銅の溶解により内部短絡を引き起こす
• 回復不能 容量喪失
• 長期的な バッテリーの固体電解質界面層（SEI層）へのダメージ

リカバリ戦略：再充電時の自動リセット

良いシステムは低電圧でシャットダウンするだけでなく、回復を計画しています。バッテリーを充電器に接続すると、システムはしばしば 自動リセットし、バッテリーが安全に回復します。ただし、バッテリーが何度も深放電されたり、長時間放電されたままだったりすると、 SEI崩壊 のような永久的な損傷が発生し、バッテリーは完全な容量を取り戻せなくなります。

未検査の放電が電気問題を悪化させる仕組み

過放電保護がないと、バッテリーパックは信頼性と安全性を欠きます。過度の深放電は次の原因となります：

• 突然の容量喪失による電力供給の中断
• 電圧の不安定化による接続された電子機器の損傷
• 内部ショートや熱イベントなどの安全リスク

LiPowerの 信頼性ソリューション は、安定した電圧閾値とスマートな回復策を確保し、これらのリスクを最小限に抑え、バッテリー寿命を延ばします—たとえ過酷な実世界の条件下でも、さまざまな温度や使用サイクルでデバイスが正常に動作するように。

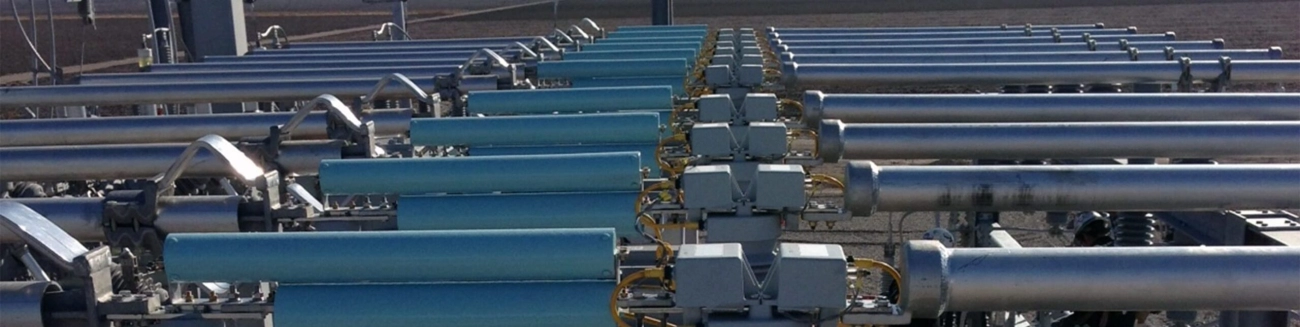

バッテリーシステムの過電流保護と電流制限安全メカニズム

サージ安全のための電流制限

過電流保護は、突発的な電流スパイクによる損傷を防ぐために重要です。特に短絡やモーター起動サージの際に、バッテリーを通る電流が多すぎると、 急速な加熱セルの損傷や火災の原因となることがあります。これを防ぐために、システムは 電流制限技術 を使用して、パックを通る電流量を制御します。

センサーと閾値検出

最初のステップは、電流を正確に感知することです。ほとんどのシステムは 抵抗式センサー を用いてリアルタイムでアンペア数を監視します。電流が設定された閾値を超えた場合、システムは反応を引き起こします。正常なサージ（例えば電気自動車のモーター起動時）中の誤作動を避けるために、 多段遅延タイマー が採用されています。これにより、安全な突入電流と危険な持続サージを区別します。

回路安全介入

危険な電流レベルが持続する場合、保護部品が作動します：

• ヒューズが切れて回路を遮断 短絡の場合にブレーカーが作動
• ダイナミック電流バランシング 直列バッテリーパックは負荷を再分配し、ホットスポットを軽減します。
• バッテリーマネジメントシステム（BMS）に組み込まれた特殊な過電流ICは、迅速かつ信頼性の高い遮断を提供します。
